Comment vérifier la présence de réseaux à proximité du terrain ?

• Ne jamais creuser “au feeling” : un simple piquet de clôture peut accrocher un câble ou une conduite.
• Commencer par les infos administratives (plans, DT-DICT, réponses des concessionnaires) puis confirmer sur le terrain.
• Repérer les indices visibles : coffrets, bouches à clé, regards, poteaux, chambres télécom.
• Utiliser des outils de localisation adaptés : détecteurs de câbles/canalisations, puis géoradar si le réseau n’est pas conducteur.
• Tracer au sol et mesurer : code couleur, profondeurs, et zones d’exclusion pour sécuriser l’excavation.
• En cas de doute, faire détecter et géoréférencer : un plan fiable coûte moins cher qu’un réseau arraché.

Sur un terrain, le vrai danger n’est pas ce qu’on voit, c’est ce qui dort sous les pieds. Une mini-pelle qui attaque une tranchée au mauvais endroit, c’est comme couper une branche sans regarder où passe le fil électrique : on s’en souvient longtemps, et pas pour les bonnes raisons. Entre l’électricité, le gaz, l’eau potable, l’assainissement, la fibre, parfois même l’éclairage public, le sous-sol ressemble vite à un millefeuille. Et quand un projet démarre (clôture, extension, piscine, terrassement, plantation), la question n’est pas “est-ce qu’il y a des réseaux ?” mais plutôt “où passent-ils exactement et à quelle profondeur ?”.

Le bon réflexe consiste à enchaîner les vérifications dans le bon ordre : d’abord les informations officielles, ensuite l’observation du terrain, puis la détection avec les bons outils, et enfin un marquage propre qui parle à toute l’équipe. Ce chemin évite le stress, les arrêts de chantier, et les factures surprises. Une vérification bien faite, c’est un chantier qui avance droit, sans zigzag ni sueurs froides, et c’est exactement ce qu’on cherche quand on rénove ou qu’on aménage de façon durable.

Pourquoi vérifier la présence de réseaux enterrés près d’un terrain change tout

La première raison est simple : la sécurité. Toucher un câble électrique enterré, ce n’est pas une “petite erreur”, c’est un risque d’électrisation, d’arc électrique, d’incendie, et parfois d’accident grave. Même chose pour le gaz : une conduite abîmée peut provoquer une fuite, et une fuite peut transformer un chantier banal en zone à évacuer. L’eau et l’assainissement semblent moins “spectaculaires”, mais un tuyau percé peut noyer une fouille, déstabiliser un talus, salir une dalle, et retarder tout le planning.

La deuxième raison, c’est le portefeuille. Un réseau endommagé entraîne souvent des réparations facturées, des pénalités, l’intervention en urgence d’un concessionnaire, et des journées perdues. Sur une rénovation éco-responsable, l’objectif est de limiter les imprévus : casser, réparer, re-casser, ce n’est ni économique ni très “durable”. Un terrassement propre, c’est comme une isolation bien posée : si c’est bâclé au départ, on paye longtemps.

Troisième point : la conformité. La France s’appuie sur un cadre réglementaire qui s’est fortement structuré depuis la réforme dite DT-DICT (mise en place en 2012, renforcée ensuite). Le message est clair : on ne travaille pas à l’aveugle à proximité de réseaux. Et côté électricité, la logique de prévention rejoint les exigences de la norme NF C 15-100 : même si elle vise surtout l’intérieur des bâtiments, elle rappelle un principe de base du métier, à savoir que l’électricité ne pardonne pas l’à-peu-près.

Pour rendre tout ça concret, prenons un cas courant : un couple achète un terrain, veut poser une clôture et creuser pour des gaines. Sur le plan, rien de “clair”. Sur place, un coffret en limite de parcelle et un regard discret laissent penser qu’il y a déjà du passage. Sans vérification, le premier trou peut tomber pile sur une gaine télécom. Avec la bonne démarche, on repère, on localise, on trace, et la clôture se fait sans incident. Le chantier se pilote au lieu de le subir, et c’est l’idée à garder en tête avant d’attaquer la méthode.

Vérifier les réseaux via les documents et indices terrain : la base avant toute détection

Avant de sortir le moindre appareil, il faut d’abord répondre au “pourquoi” : les documents réduisent l’incertitude, et l’observation du terrain complète ce que les plans oublient. Un plan peut être ancien, approximatif, ou ne pas intégrer une extension réalisée dix ans plus tard. À l’inverse, un affleurant (un élément visible) peut raconter beaucoup : un coffret électrique, une bouche à clé d’eau, une plaque “PTT/fibre”, un regard d’assainissement, un poteau d’éclairage public. Ce sont des indices, pas des preuves, mais sur un chantier, les indices valent de l’or quand on sait les lire.

La première étape consiste à rassembler les informations disponibles : acte de propriété, plans du lotissement, plans de viabilisation, et tout ce qui touche aux raccordements. Pour un achat ou un projet de construction, il est utile de croiser ces infos avec une démarche plus globale de choix et de validation du terrain. Deux lectures complémentaires peuvent aider à cadrer : choisir un terrain pour sa maison et vérifier qu’un terrain est constructible. L’objectif n’est pas “administratif”, il est pratique : savoir ce qui passe, où, et qui en est responsable.

Reconnaître les signes qui trahissent la présence de réseaux

Sur le terrain, certains éléments doivent déclencher une petite alarme intérieure. Un alignement de regards le long d’une clôture, un coffret en limite de parcelle, une tranchée remblayée “différemment” (terre plus meuble, cailloux absents, bande de sable), ou une zone où l’herbe pousse autrement : tout ça peut indiquer un passage. Même une légère dépression après de fortes pluies peut révéler une ancienne fouille.

Exemple concret : sur une rénovation de jardin, une équipe veut planter des piquets pour un carport. Le sol est propre, rien ne dépasse. Pourtant, en suivant la limite de propriété, on repère une plaque télécom à 15 mètres. La logique de lotissement fait le reste : les réseaux suivent souvent les limites et les cheminements “faciles”. On ne parie pas une journée de chantier contre une supposition : on vérifie.

Préparer le plan d’action : où creuser, où ne pas creuser

À ce stade, il est utile de dessiner un petit croquis de chantier : emplacements des futurs trous, tranchées, fondations légères. On identifie les zones “sensibles” proches d’affleurants. Cette préparation fait gagner du temps quand viendra la détection : on sait où concentrer les efforts, au lieu de balayer tout le terrain au hasard. Un chantier bien préparé, c’est déjà un chantier à moitié sécurisé, et la suite consiste justement à passer de l’hypothèse à la localisation.

Pour passer du repérage “à l’œil” à une position fiable, la section suivante rentre dans le concret : les outils, les méthodes, et comment choisir entre électromagnétique et géoradar.

Détection de réseaux enterrés : méthode électromagnétique, géoradar et limites à connaître

La détection de réseaux, ce n’est pas de la magie, c’est de la méthode. Et la méthode commence par une vérité simple : tous les réseaux ne se détectent pas de la même façon. Une conduite métallique ou un câble électrique se prête bien à la détection électromagnétique. À l’inverse, une canalisation en PEHD ou PVC (plastique) peut être “invisible” à certains détecteurs si aucune âme conductrice ou traceur n’est présent. D’où l’intérêt de savoir quel outil sort en premier, et lequel prend le relais.

La détection électromagnétique : rapide, efficace… sur les réseaux conducteurs

La méthode électromagnétique repose sur la détection d’un signal associé à un réseau conducteur. En pratique, un localisateur couplé à un générateur peut injecter un signal dans un câble ou une conduite métallique, puis le récepteur suit ce signal en surface. Sur un chantier, c’est souvent la méthode la plus rentable : rapide, exploitable, et suffisamment précise pour organiser une zone d’excavation.

Pour des équipes qui n’ont pas un spécialiste “détection” en interne, il existe des appareils plus simples à prendre en main, pensés comme des outils d’évitement : ils servent à vérifier qu’on ne va pas poser le godet pile au mauvais endroit. Des modèles du type C.A.T (souvent utilisés sur domaine public) aident à repérer la présence probable d’un câble ou d’une canalisation avant de creuser. Ce n’est pas un luxe : c’est une ceinture de sécurité.

Le géoradar : l’option indispensable quand le plastique se cache

Quand les réseaux sont non conducteurs (eau potable en PEHD, gaz en PEHD, certaines évacuations), le géoradar devient précieux. Il “lit” les contrastes dans le sol et permet de repérer des anomalies correspondant à des canalisations, à des remblais de tranchées, ou à des structures enterrées. La réussite dépend du terrain (argile humide, sols très minéralisés, présence de ferraillage), mais sur beaucoup de parcelles, il permet d’obtenir une information que l’électromagnétique ne donnera pas.

Cas typique : une future terrasse nécessite une tranchée pour une alimentation extérieure. Plan flou, affleurants rares, et réseau d’eau annoncé “quelque part”. Le géoradar repère une ligne cohérente à travers le jardin, confirmée ensuite par un sondage manuel. Résultat : la tranchée est décalée de 80 cm, et tout se passe bien. Décaler de 80 cm coûte moins cher que réparer une conduite.

Ce que la détection ne doit jamais faire oublier : la vérification par sondage

Même avec de bons outils, une règle reste valable : on confirme les points critiques par un sondage prudent, souvent manuel, surtout à l’approche d’un croisement ou d’un raccordement. Un appareil donne une trajectoire probable et une profondeur estimée, mais le terrain a parfois des surprises : réseaux posés plus haut que prévu, déviations, réparations anciennes. Un sondage bien mené, c’est la “preuve terrain” qui sécurise le démarrage de la fouille mécanisée.

À ce stade, la question devient : comment transformer ces informations en consignes claires pour toute l’équipe ? C’est le rôle du traçage, du code couleur et, quand on veut du solide, du géoréférencement.

Une fois les réseaux détectés, il reste à rendre l’information lisible et partageable. La prochaine partie détaille le marquage au sol, les codes, et les plans qui évitent les quiproquos.

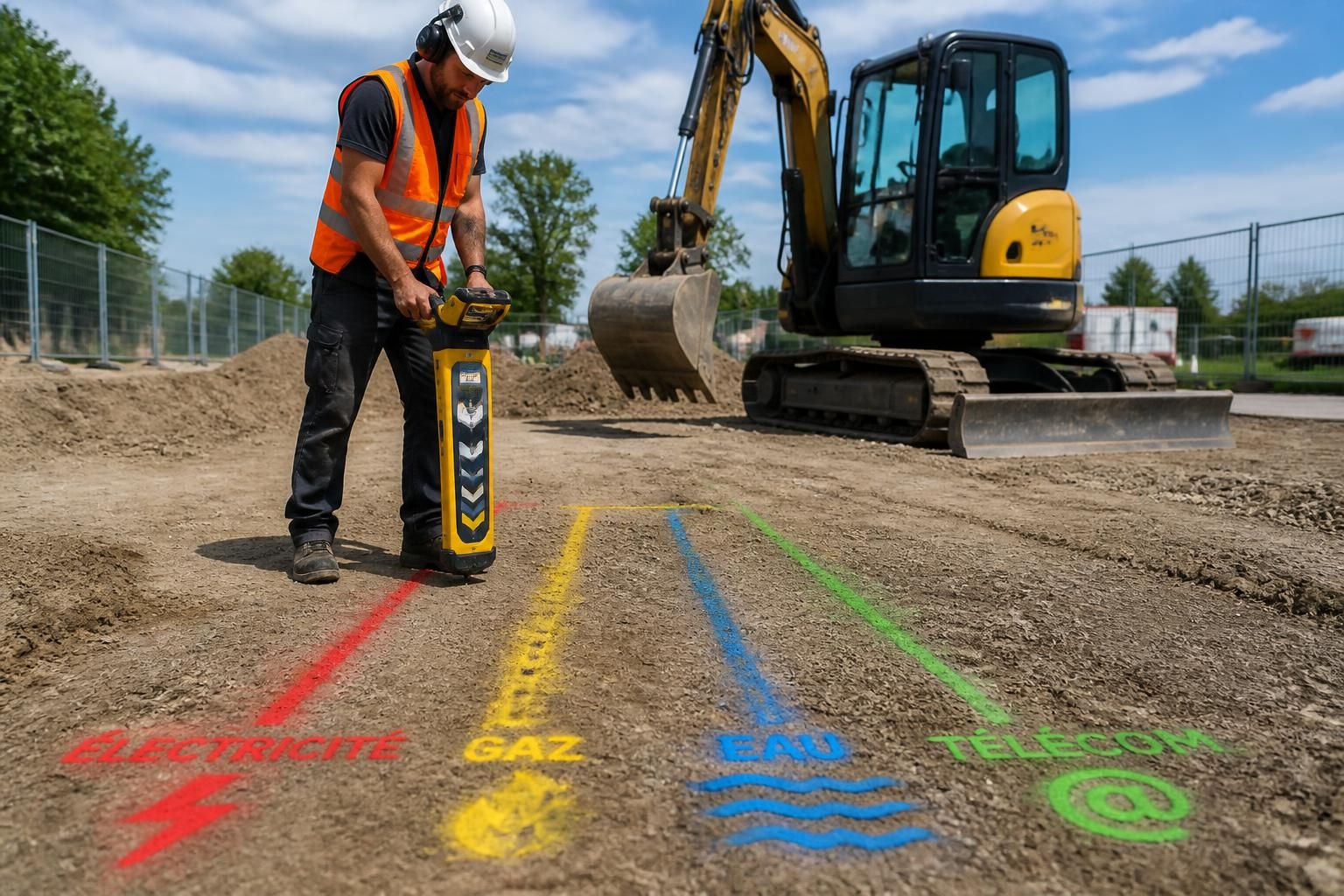

Traçage au sol, code couleur et géoréférencement : rendre les réseaux “visibles” pour tous

Sur un chantier, le danger vient souvent d’un malentendu. Un chef d’équipe pense que “ça passe à gauche”, l’opérateur de mini-pelle comprend “à droite”, et le réseau, lui, ne bouge pas. C’est là que le traçage avant travaux devient un vrai outil de sécurité : on matérialise au sol ce qui est enterré, avec un langage commun. Le code couleur sert précisément à ça : que n’importe qui comprenne, en un coup d’œil, ce qui se trouve sous la terre.

Le marquage au sol : simple, mais à faire proprement

Le marquage se fait en fonction des réseaux détectés : type, direction, et si possible profondeur. Sur domaine public comme sur terrain privé, le principe reste le même : on indique clairement les zones, on évite de tracer “au hasard”, et on protège le marquage (pluie, passage de véhicules, poussière). Un traçage qui disparaît après une averse ne sert à rien, un peu comme un repère de niveau fait au crayon sur un mur humide.

Pour une équipe, il est utile de compléter le marquage par des repères fixes : distance à une borne, à un angle de maison, à une clôture. Un mètre ruban, deux mesures croisées, et on limite fortement les erreurs. La précision vient souvent des gestes simples.

Tableau pratique : qui détecte quoi, avec quel outil, et à quel moment

Type de réseau	Matériau fréquent	Méthode adaptée	Moment conseillé
Électricité (BT/HTA, éclairage public)	Câbles conducteurs	Détection électromagnétique + vérification par sondage	Avant tout terrassement et avant pose de piquets
Télécom / fibre	Câbles, parfois gaines avec traceur	Électromagnétique, puis contrôle terrain	Avant tranchées fines (gaine, arrosage, éclairage)
Gaz	Acier ou PEHD	Électromagnétique (acier) ou géoradar (PEHD) + sondage	Prioritaire, zone de vigilance renforcée
Eau potable	Fonte/acier, PEHD, PVC	Électromagnétique (métal) ou géoradar (plastique)	Avant fondations légères, tranchées d’alimentation
Assainissement	PVC, béton	Géoradar + inspection visuelle (regards)	Avant terrassement, notamment près des regards

Le géoréférencement : quand un plan fiable évite des années de bricolage

Quand un projet est sérieux (terrassement important, extension, viabilisation, aménagement durable), le géoréférencement est un investissement intelligent. Concrètement, un opérateur peut relever les réseaux détectés avec une canne GPS couplée à une tablette, en enregistrant des points avec type de réseau et profondeur. Ces données sont ensuite exploitées sur un logiciel de DAO (type Autocad) pour produire un plan propre, accompagné d’un rapport : méthodologie, photos du traçage, recommandations, points sensibles.

C’est particulièrement utile quand plusieurs entreprises interviennent : terrassier, paysagiste, électricien, plombier. Un plan partagé, c’est moins d’allers-retours, moins de “on ne savait pas”. Et quand vient l’idée d’ajouter un équipement plus tard (borne de recharge, cabanon, éclairage, voire panneaux solaires), connaître les passages simplifie tout. D’ailleurs, pour ceux qui envisagent de produire leur énergie, mieux vaut anticiper le cheminement des gaines : installation de panneaux solaires rime souvent avec tranchées et raccordements, donc avec réseaux à respecter.

Reste une question très terrain : comment organiser la sécurité des équipes au moment de creuser, quand tout le monde est pressé et que la machine est déjà sur place ? C’est exactement le sujet de la prochaine section.

Sécuriser les tranchées et les équipes : procédure simple, outils d’évitement et bon sens de chantier

La sécurité en tranchée ne se joue pas uniquement sur le papier : elle se joue dans les 30 minutes avant de démarrer. Le bon ordre, c’est : briefing, repérage, contrôle, et seulement ensuite excavation. Pourquoi ? Parce qu’un conducteur d’engin qui se sent “pris par le temps” fait plus facilement une entorse au plan. Et sur un chantier, le sous-sol n’a aucun humour.

Le “brief” d’équipe : court, clair, et orienté risques

Avant de creuser, il faut annoncer les zones interdites, les distances de sécurité, les croisements possibles, et qui décide en cas de doute. C’est aussi le moment de rappeler la règle la plus rentable du bâtiment : si un doute apparaît, on s’arrête. Mieux vaut perdre dix minutes que casser un réseau, blesser quelqu’un, et perdre dix jours.

Checklist terrain : les contrôles utiles avant la première dent de godet

1. Vérifier les marquages au sol : ils sont encore visibles, cohérents, et compris par l’équipe.
2. Repérer les affleurants : coffrets, regards, plaques, bouches à clé, poteaux.
3. Contrôler avec un outil d’évitement la zone de passage de la mini-pelle, surtout au départ de tranchée.
4. Définir une zone d’approche : à proximité d’un tracé réseau, passage en manuel ou aspiration selon contexte.
5. Prévoir le balisage si le chantier est sur ou près du domaine public (piétons, riverains, circulation).
6. Valider les EPI : gants, chaussures, protection visuelle, et matériel de signalisation si nécessaire.

Cette checklist a un intérêt concret : elle transforme une consigne floue (“faites attention”) en actions simples. Et non, le scotch ne remplace pas un balisage, pas plus qu’un “ça doit passer” ne remplace une vérification.

Outils pratiques : du contrôle rapide à la détection complète

Toutes les équipes n’ont pas un technicien spécialisé en détection avec du matériel avancé. Pourtant, sur le terrain, un équipement plus accessible peut déjà éviter l’accident : les détecteurs de câbles/canalisations de type “CAT” (outils d’évitement) permettent de faire un contrôle rapide de la zone à excaver. Ce n’est pas un gadget : sur une tranchée en domaine public, c’est souvent ce qui évite de taper un câble d’éclairage ou une fibre en bordure.

Quand le chantier monte en complexité (réseaux multiples, plans incertains, sol remanié), le bon choix est de faire intervenir une entreprise certifiée en détection et géoréférencement. Typiquement, la démarche sérieuse ressemble à ceci : visite initiale sur site avec lecture des retours DICT, détection des réseaux conducteurs (électricité BT/HTA, éclairage public, télécom, conduites acier) avec des outils dédiés, puis géoradar pour les réseaux non conducteurs (PEHD, PVC), marquage au sol selon code couleur et relevé GPS des points avec profondeur. Le rapport final met tout à plat : méthode, photos, points sensibles, recommandations. C’est du temps gagné, parce que c’est du stress en moins.

Et pour bien montrer l’impact : un particulier qui prévoit une piscine ou une extension n’a pas droit à l’erreur sur les terrassements. Un volume de terre important, c’est autant d’occasions de rencontrer un réseau. Dans ces cas-là, le repérage en amont évite la spirale “stop chantier / attente / reprise”. La sécurité devient une stratégie de planning, pas une contrainte.

Quels sont les signes les plus fiables qu’un réseau passe sur un terrain ?

Les affleurants restent les meilleurs indicateurs : coffret électrique, bouche à clé d’eau, regard d’assainissement, plaque télécom/fibre, poteau d’éclairage public. Un remblai de tranchée (terre plus meuble, bande sableuse) ou une ancienne bande de travaux peut aussi trahir un passage. Ensuite, seule une détection (électromagnétique ou géoradar) permet de confirmer l’emplacement.

Un détecteur de câbles “simple” suffit-il avant de creuser ?

Il aide beaucoup pour éliminer un doute immédiat dans une zone de fouille, surtout pour les réseaux conducteurs. En revanche, il peut être moins efficace sur des canalisations plastiques sans traceur. Pour un chantier à enjeux (terrassement important, réseaux multiples, plans incertains), une détection complète avec marquage et, si besoin, géoradar reste la solution la plus sûre.

Que faire si le marquage au sol contredit les plans reçus ?

La règle pratique est de privilégier la vérification terrain : arrêt, nouveau contrôle avec l’appareil, et sondage prudent aux points critiques. Les plans peuvent être anciens ou imprécis. Tant que l’incertitude n’est pas levée, l’excavation mécanique ne doit pas démarrer dans la zone concernée.

Pourquoi géoréférencer les réseaux détectés au lieu de garder un simple croquis ?

Un croquis aide sur l’instant, mais un plan géoréférencé avec profondeurs et types de réseaux sert pendant des années : futurs travaux, revente, interventions d’autres artisans, ajouts d’équipements. C’est la différence entre une info “dans la tête de quelqu’un” et une donnée exploitable par tous, sans discussion.
