Installer un chauffe-eau, qu’il soit électrique ou thermodynamique, engage bien plus que quelques raccords serrés à la pince. Derrière un schéma propre se joue le confort quotidien, la sécurité du logement et la facture d’énergie sur plusieurs années. Un plan bien pensé permet d’anticiper l’implantation, la résistance du mur, la gestion de l’air et des condensats, mais aussi la qualité de la terre et des protections électriques. Lorsqu’un ballon est mal placé ou insuffisamment raccordé, les conséquences arrivent vite : eau tiède aux heures de pointe, fuites sournoises, bruit de compresseur qui réveille tout le monde, voire dégâts des eaux. À l’inverse, un schéma d’installation clair sert de fil conducteur depuis la préparation du chantier jusqu’aux entretiens futurs.
Dans de nombreuses rénovations, le chauffe-eau devient la pièce maîtresse d’une buanderie, d’un garage ou d’un cellier. C’est ce qui s’est produit pour Léa et Thomas, qui ont transformé une ancienne remise en espace technique moderne avec ballon thermodynamique. Leur premier croquis semblait séduisant, bien rangé contre un mur disponible. Mais le plan ne montrait ni évacuation gravitaire pour les condensats, ni distance suffisante entre la porte et la prise d’air. En affinant le schéma, l’installateur a déplacé l’appareil de quelques dizaines de centimètres, prévu une évacuation directe vers la canalisation et réservé un accès confortable pour le futur entretien. Résultat : moins de bruit, de meilleures performances et aucune surprise au moment de la mise en service. Ce type d’ajustement sur le papier évite bien des démontages à la perceuse une fois le ballon plein.
En bref
- Lire un schéma de chauffe-eau comme la rencontre de trois réseaux : eau, électricité et, pour les modèles thermodynamiques, circulation d’air et condensats.
- Soigner les raccordements hydrauliques : arrivée d’eau froide avec vanne, groupe de sécurité accessible, évacuation dédiée, sortie d’eau chaude bien dimensionnée.
- Garantir un circuit électrique dédié et protégé : disjoncteur adapté, différentiel, terre réelle et commande claire, notamment pour la marche forcée.
- Penser l’emplacement et le volume du ballon en fonction des usages réels, des distances aux points de puisage et de la portance des murs ou du sol.
- Prévoir la mise en service et l’entretien dès le début : remplissage avant alimentation, contrôle des fuites, accès facile au groupe de sécurité et aux organes internes.

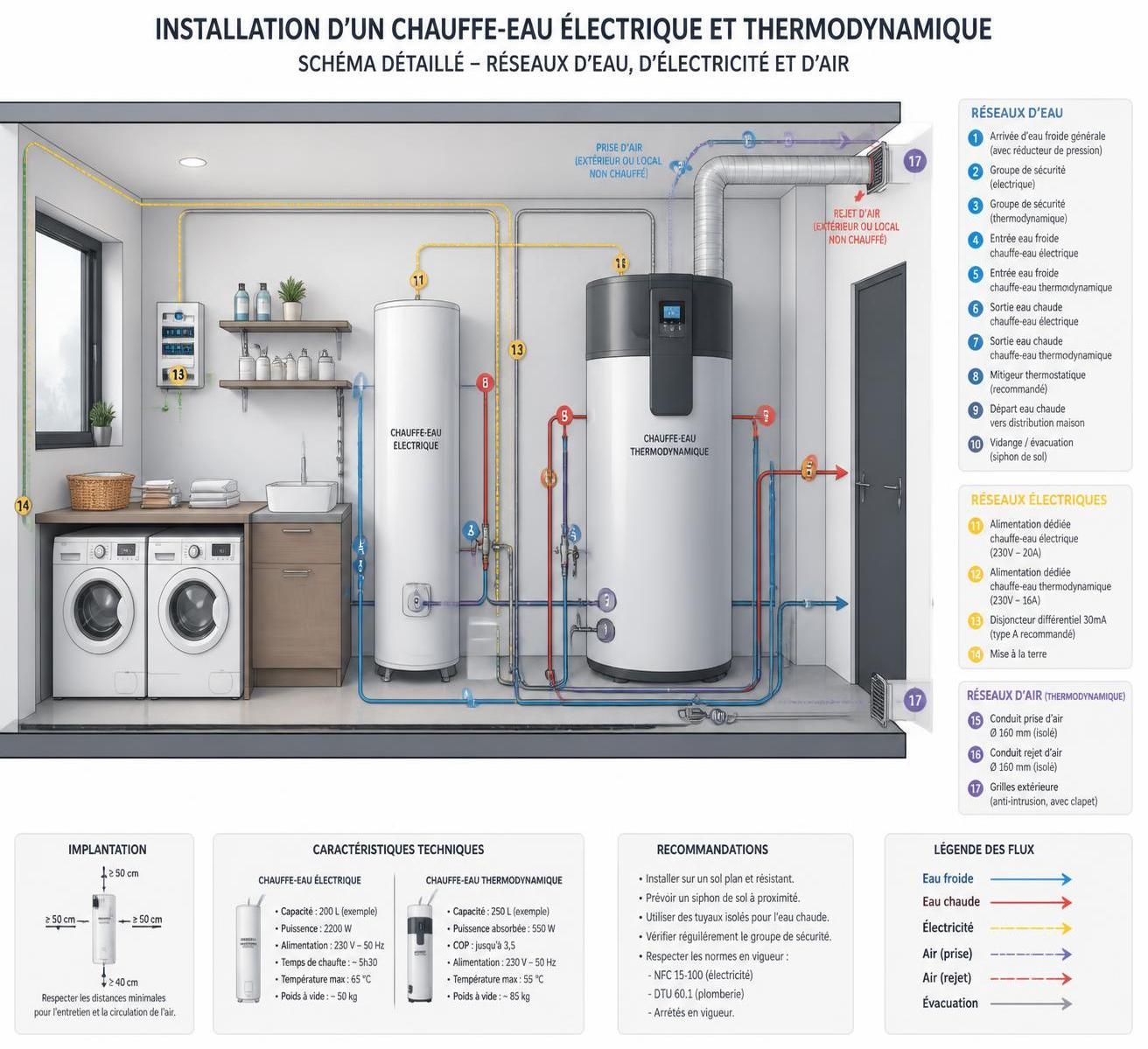

Schéma d’installation chauffe-eau : comprendre les réseaux eau, électricité et air
Un schéma complet de chauffe-eau devient vraiment lisible dès qu’il est découpé en trois familles de réseaux : hydraulique, électrique et, pour les modèles thermodynamiques, aéraulique. Cette façon de lire le plan évite de poser d’abord la cuve, puis de « bricoler autour » pour faire rentrer les tuyaux et câbles restants. Chaque réseau a ses organes de sécurité, son sens de circulation et ses besoins d’accessibilité.
Sur la partie eau, le trajet est linéaire. L’arrivée d’eau froide sanitaire vient du réseau de la maison, traverse une vanne d’arrêt locale, passe par le groupe de sécurité puis alimente la cuve. Dès que l’eau chauffe, son volume augmente et la pression monte. Le groupe laisse alors échapper un peu d’eau vers l’évacuation : ce « goutte-à -goutte » en chauffe n’est pas un défaut, tant qu’il est bien guidé vers un siphon et une canalisation adaptée. La sortie d’eau chaude, située en haut du ballon, alimente ensuite les points de puisage, de la douche à l’évier.
Plus la distance entre le ballon et les robinets est importante, plus le confort baisse et la consommation d’eau augmente. Dans la rénovation de Léa et Thomas, un simple déplacement du ballon vers le cœur de la maison a raccourci de plusieurs mètres le trajet vers la salle de bains. À l’usage, cela se traduit par moins d’attente sous la douche et moins de litres gaspillés à attendre l’eau chaude. Un schéma réussi ne se contente donc pas de montrer des tuyaux ; il visualise aussi ces distances et les pertes potentielles.
Les éléments indispensables sur le schéma hydraulique d’un chauffe-eau
Un dessin de raccordement doit faire apparaître clairement les pièces clés. D’abord, la vanne d’arrêt dédiée permet d’isoler le ballon sans couper l’eau de tout le logement, bien pratique en cas d’entretien ou de remplacement ultérieur. Ensuite, le groupe de sécurité doit être indiqué avec son sens de pose. Il protège la cuve des surpressions et sert de point de vidange. Une évacuation raccordée, via un siphon, évite les débordements et les remontées d’odeurs.
Sur la sortie d’eau chaude, un raccord diélectrique limite la corrosion entre métaux différents, notamment lorsque l’installation mélange cuivre, acier galvanisé et laiton. Ce petit élément fait une grande différence sur la durée de vie des raccords. Pour approfondir ce sujet, un guide détaillé sur le raccordement diélectrique d’un chauffe-eau explique comment le sélectionner et le poser sans erreur. Selon la configuration, un vase d’expansion sanitaire peut aussi être ajouté pour réduire les rejets d’eau liés à la dilatation.
Enfin, un mitigeur thermostatique placé en sortie peut stabiliser la température distribuée dans tout le logement et limiter les risques de brûlure, surtout avec des enfants. Le schéma doit le représenter à un endroit accessible, et non dissimulé derrière un placo impossible à ouvrir. Un montage propre est celui qui laisse de la place aux mains, pas seulement à la tuyauterie.
Lecture du schéma électrique : ligne dédiée, protections et commande
Le circuit électrique d’un chauffe-eau ne doit jamais être partagé avec d’autres appareils puissants. Le schéma doit donc montrer une alimentation dédiée issue du tableau, protégée par un disjoncteur adapté et un différentiel conforme. La section du câble est choisie selon la puissance de l’appareil et les préconisations du fabricant. Trop fin, il chauffe ; trop bricolé, il complique tout futur diagnostic.
Avant d’intervenir, l’alimentation est coupée au tableau puis l’absence de tension est vérifiée à l’aide d’un testeur. Cette étape est incontournable : un levier abaissé ne garantit pas qu’un ancien bricolage ne laisse pas une phase encore alimentée. Le bornier du ballon indique clairement où connecter phase, neutre et terre ; un serrage correct évite les points chauds et les faux contacts.
Nombre d’installations sont pilotées en heures creuses via un contacteur. Le schéma doit intégrer ce dispositif, sa commande et le mode marche forcée. Ce dernier doit rester un coup de pouce ponctuel, pas une utilisation permanente qui ruinerait les économies espérées. Pour mieux comprendre comment l’utiliser sans excès, un article dédié à la marche forcée d’un chauffe-eau détaille les bons réflexes et les dérives à éviter.
Intégrer l’air et les condensats sur un schéma de chauffe-eau thermodynamique
Dès qu’une pompe à chaleur est intégrée au ballon, un troisième réseau s’ajoute : l’air. Sur le schéma, cela se traduit par une entrée d’air, une sortie d’air plus froid, des gaines éventuelles et un tuyau d’évacuation des condensats. L’air prélevé dans le garage, la buanderie ou l’extérieur cède ses calories à l’eau chaude, mais il en ressort refroidi. Si cette réalité n’est pas anticipée, le local peut vite devenir trop froid ou la VMC déséquilibrée.
Les condensats, eux, ne doivent jamais finir dans un seau oublié. Une évacuation gravitaire, avec pente suffisante, ou une petite pompe de relevage si la configuration l’impose, font partie intégrante du schéma. Un simple oubli à ce niveau transforme vite un coin de buanderie en zone humide permanente. Au final, lire un plan de chauffe-eau comme la rencontre de trois réseaux coordonnés reste la meilleure garantie pour sécuriser l’installation.
Raccordements hydrauliques d’un chauffe-eau : schéma, sécurité et erreurs à éviter
Le raccordement en eau d’un chauffe-eau ressemble à première vue à un puzzle de tuyaux et de pièces en laiton. Pourtant, chaque élément a une raison d’être et une place précise sur le schéma. Un montage improvisé finit souvent par une fuite lente, un groupe de sécurité inaccessible ou une évacuation qui déborde le jour où personne n’est là pour surveiller. L’objectif n’est pas seulement de faire couler l’eau chaude, mais de la faire circuler longtemps, sans souci et sans stress.
L’arrivée d’eau froide doit d’abord être équipée d’une vanne d’arrêt facilement atteignable. Juste après, un réducteur de pression peut être nécessaire si la pression du réseau domestique est élevée. Cette petite pièce protège l’ensemble de l’installation, limite les coups de bélier et réduit les écoulements trop fréquents au niveau du groupe. Sur le schéma, sa position se place généralement en amont du chauffe-eau, parfois dès l’arrivée générale du logement.
Positionner groupe de sécurité, évacuation et siphon
Le groupe de sécurité se pose sur l’entrée d’eau froide du ballon. Il combine plusieurs fonctions : vanne d’isolement, clapet anti-retour, soupape de sécurité et prise de vidange. Une flèche indique son sens de montage. Si cette flèche n’est pas respectée, l’eau circule mal, et la protection contre la surpression devient aléatoire. Le schéma doit donc bien préciser ce sens.
L’évacuation du groupe doit rejoindre une canalisation, via un siphon anti-odeurs. Laisser le tuyau plonger directement dans un regard ou un seau est une fausse bonne idée : les remontées d’odeurs apparaissent vite, tout comme les débordements en cas de chauffe prolongée. Dans le cas de Léa et Thomas, la buanderie rénovée n’avait aucune évacuation prévue à proximité. Le schéma a permis de tracer un nouveau piquage sur l’évacuation existante de la machine à laver, en respectant les pentes minimales.
Le groupe doit rester visible et manœuvrable. Le cacher derrière un coffrage intégralement carrelé rend chaque entretien pénible. À terme, beaucoup de propriétaires renoncent à l’actionner ou à le contrôler, ce qui augmente le risque de blocage. Sur un schéma sérieux, le groupe n’est jamais coincé dans un angle inaccessible.
Sortie d’eau chaude, distribution et confort au robinet
La sortie d’eau chaude, située en haut du ballon, constitue le point de départ du réseau de distribution. Un raccord diélectrique sert d’interface avec la canalisation principale, que celle-ci soit en cuivre, PER ou multicouche. Le réseau doit ensuite être pensé pour limiter les longueurs inutiles et les coudes à répétition, sources de pertes de charge et de refroidissement.
Dans les grandes maisons, la question d’une boucle de circulation ou d’un réseau secondaire plus proche des salles d’eau peut se poser. Même sans aller jusque-là , isoler les sections de tuyaux situées en volume non chauffé (garage, combles, murs froids) évite de transformer l’installation en radiateur involontaire. Un isolant mal posé sur un réseau d’eau chaude, c’est un peu comme laisser une fenêtre entrouverte en plein hiver : le ballon travaille, mais le confort part dehors.
Les points de puisage sensibles, comme une douche à l’italienne ou un bain, gagnent à être alimentés via un mitigeur thermostatique. Sur le schéma, l’appareil est représenté avec une arrivée d’eau chaude et une arrivée d’eau froide équilibrées. En cas de variation de pression, le mitigeur compense et stabilise la température. Cela évite les surprises désagréables quand quelqu’un tire de l’eau à la cuisine pendant la douche.
Raccords, joints et prévention des fuites sur le long terme
Un schéma sérieux mentionne aussi le type de raccords utilisés : vissés, sertis, soudés, avec ou sans flexible. Chaque technique a ses avantages, mais toutes doivent être posées en respectant les règles de l’art. Par exemple, un raccord vissé exige un joint adapté (fibre, caoutchouc, téflon selon les cas) et un serrage franc mais sans excès. Trop serrer, c’est risquer de déformer la portée et provoquer une fuite différée.
Une fois l’installation terminée, tous les raccords sont contrôlés ballast plein. Une goutte qui perle sur un filetage ne doit jamais être prise à la légère. Sur quelques semaines, elle peut abîmer un meuble, tacher un plafond ou initier de la corrosion. Si le sol se mouille de façon plus importante, il est temps de chercher si la cause vient d’un raccord, du groupe ou de la cuve elle-même. Pour aller plus loin, un guide sur les solutions en cas de fuite de chauffe-eau aide à distinguer les situations réparables des cas où le remplacement s’impose.
Le dernier point d’attention concerne le tartre, surtout dans les régions calcaires. Plus l’eau est dure, plus les dépôts s’accumulent dans la cuve, sur la résistance et dans les conduites. Ces mêmes dépôts sont connus dans les toilettes, comme l’illustre très bien le sujet de l’entartrage des WC. Dans un chauffe-eau, ce phénomène se traduit par un rendement en baisse, un bruit de bouillonnement et une usure accélérée des composants internes.
En résumé, un schéma hydraulique fiable est celui qui raconte une histoire claire : l’eau froide arrive, est sécurisée, chauffe, circule, puis s’évacue sans débordement ni surprise.
Schéma de raccordement électrique d’un chauffe-eau : protections, marche forcée et sécurité
Le réseau électrique est parfois le grand oublié lorsqu’on se penche sur un schéma de chauffe-eau. Pourtant, un branchement mal conçu peut faire disjoncter la maison à répétition, réduire la durée de vie de l’appareil, voire exposer les occupants à des risques évitables. Un chauffe-eau, même modeste, reste un appareil puissant, alimenté en continu, souvent dans des pièces humides. Il mérite donc une ligne dédiée, correctement protégée et lisible pour quiconque ouvre le tableau électrique plus tard.
Sur le plan, le départ se fait depuis le tableau principal via un disjoncteur calibré selon la puissance du ballon. Il est associé à un dispositif différentiel adapté pour protéger les personnes en cas de fuite de courant vers la terre. La section des conducteurs est dimensionnée pour encaisser l’intensité sans échauffement, sur toute la longueur entre le tableau et l’appareil.
Organes électriques à faire figurer sur un schéma de chauffe-eau
Un schéma lisible représentera au minimum les éléments suivants :
- Disjoncteur divisionnaire dédié au chauffe-eau, avec indication de son calibre.
- Interrupteur différentiel en amont, précisant son type et sa sensibilité.
- Câble d’alimentation avec sa section et son cheminement jusqu’au ballon.
- Contacteur heures creuses le cas échéant, avec bobine commandée par le signal du fournisseur.
- Bornier du chauffe-eau avec repérage de la phase, du neutre et de la terre.
Cette représentation n’est pas seulement utile à l’installateur du jour. Dans cinq ou dix ans, lorsqu’une panne apparaîtra ou qu’un remplacement sera envisagé, ce même schéma permettra de diagnostiquer rapidement d’où vient le problème : de la commande, de la protection, du câblage ou du ballon.
Heures creuses, marche forcée et gestion intelligente
Beaucoup de ballons sont aujourd’hui programmés pour chauffer principalement en heures creuses, afin de profiter d’un prix du kWh réduit. Le contacteur dédié bascule automatiquement le chauffe-eau en fonctionnement lorsque la plage tarifaire basse est active. Le schéma doit montrer clairement la liaison entre ce contacteur, le disjoncteur du ballon et la commande du fournisseur.
En parallèle, la position marche forcée autorise une chauffe en dehors de ces plages, par exemple lorsqu’il y a des invités ou après une journée de forte consommation. Mais si cette position reste enclenchée en permanence, tout l’intérêt des heures creuses disparaît. Le rôle du schéma est donc aussi pédagogique : il aide à comprendre comment la commande agit sur le ballon, pour utiliser la marche forcée comme un dépannage ponctuel, pas comme un mode normal.
Avec l’essor de l’autoconsommation solaire et des routeurs intelligents, certains schémas intègrent aussi des systèmes capables d’envoyer le surplus de production photovoltaïque vers le chauffe-eau. Ce pilotage transforme le ballon en « batterie thermique » et permet de valoriser l’énergie locale. Là encore, la clarté du schéma évite de mélanger les rôles entre protections, commandes tarifaires et gestion intelligente.
Sécurité électrique pratique : terre, volumes et diagnostics
La mise à la terre est un point non négociable. Un ballon relié à une terre discontinue ou inexistante perd une partie de sa protection contre les défauts d’isolement. Sur le schéma, la barrette de terre et la continuité jusqu’au châssis de l’appareil sont indiquées. Dans les pièces d’eau, les règles de volumes imposent aussi des distances minimales entre l’appareil, la baignoire, la douche et les prises. Un emplacement acceptable sur le papier peut donc devenir interdit au regard des normes.
Lorsqu’un chauffe-eau ne chauffe plus, le schéma devient une véritable carte au trésor. Il permet de suivre le trajet de l’électricité sans ouvrir tous les coffrets au hasard. On vérifie d’abord si le disjoncteur tient, si le différentiel déclenche, puis si la commande heures creuses fonctionne. Ensuite seulement, on s’intéresse au thermostat, à la résistance ou à la carte électronique. Cette démarche évite les remplacements inutiles de matériel encore sain.
En bref, un schéma électrique de chauffe-eau bien pensé ne se contente pas de symboles ; il organise la sécurité, la commande et le futur entretien autour d’une installation lisible pour tous.
Chauffe-eau thermodynamique : schéma complet air, condensats et implantation
Le chauffe-eau thermodynamique ajoute une dimension supplémentaire au schéma : la gestion de l’air. En plus de l’eau et de l’électricité, il faut désormais penser à la circulation d’air, au bruit, aux condensats et à la relation avec la ventilation du logement. Si ces aspects ne sont pas anticipés sur le plan, on se retrouve vite avec un garage glacé, une buanderie humide ou une VMC qui tourne au ralenti.
Le principe est simple : une pompe à chaleur intégrée prélève des calories dans l’air pour chauffer l’eau du ballon. L’air ressort plus froid et plus sec, ce qui provoque la condensation de l’humidité. Ce jeu de flux doit être vu dès le schéma, pas une fois l’appareil posé. L’histoire de Léa et Thomas le montre bien : leur premier projet prévoyait la reprise d’air juste à côté de la bouche de VMC. Résultat probable : conflit entre les deux systèmes et pertes de performance. En corrigeant le schéma, l’entrée d’air du ballon a été déplacée vers une zone plus neutre du garage.
Comparer les configurations : air ambiant, gaines et système split
Selon le modèle, le schéma d’un chauffe-eau thermodynamique peut évoluer fortement. Trois grandes configurations existent :
| Type de chauffe-eau thermodynamique | Implantation typique | Point de vigilance principal |
|---|---|---|
| Monobloc sur air ambiant | Garage, buanderie ou cellier ventilé et hors gel | Refroidissement du local et volume suffisant |
| Monobloc avec gaines | Pièce technique avec accès à l’extérieur ou aux combles | Longueur des gaines, nombre de coudes, risque de bruit |
| Split | Ballon intérieur + unité extérieure dégagée | Qualité des liaisons frigorifiques et mise en service professionnelle |
Dans une version monobloc sur air ambiant, l’appareil souffle directement l’air refroidi dans la pièce. Cela convient bien à un garage ou un cellier large, moins à une petite buanderie accolée à une chambre. Sur le schéma, il est important de noter les distances aux parois et aux éventuels obstacles qui pourraient gêner la circulation d’air.
La version gainée ajoute des conduits pour capter l’air à un endroit et le rejeter à un autre. Les tracés de gaines, leurs diamètres, les coudes et les sorties doivent être montrés clairement. Des conduits trop longs, écrasés ou mal isolés font forcer le ventilateur, augmentent le bruit et réduisent le rendement. Quant au modèle split, il déporte l’unité extérieure. Le schéma intègre alors les liaisons frigorifiques et leur longueur maximale, éléments qui imposent une mise en service par un professionnel qualifié.
Condensats, pente et Ă©vacuation durable
Un chauffe-eau thermodynamique produit des condensats dès qu’il refroidit un air humide. Ce liquide doit absolument être évacué de façon continue. Le schéma doit donc prévoir une prise de condensats à la base de l’appareil, un siphon si nécessaire, et une conduite avec pente suffisante vers une évacuation. Lorsque la gravité ne suffit pas, une petite pompe de relevage peut être représentée, avec son alimentation électrique et son point de rejet.
Improviser un seau sous le tuyau est une solution de secours, jamais un vrai projet. Les périodes de forte humidité peuvent remplir ce récipient en quelques heures, provoquant débordements, taches et odeurs. Dans le cas de Léa et Thomas, l’évacuation des condensats a été raccordée à une canalisation existante avec une pente régulière. Le schéma a servi à vérifier que la hauteur d’installation du ballon permettait ce raccord sans devoir ajouter une marche au sol ou creuser la dalle.
Bruit, VMC et confort acoustique
Le schéma d’un ballon thermodynamique doit aussi anticiper le bruit. Compresseur et ventilateur génèrent un niveau sonore continu, qui peut être amplifié par des parois légères ou des gaines rigides mal fixées. En marquant clairement l’emplacement de l’appareil par rapport aux chambres, au séjour ou au bureau, on identifie rapidement les risques de nuisance.
Le rapport avec la ventilation mécanique contrôlée (VMC) est tout aussi important. Aspirer l’air d’une pièce déjà fortement ventilée par la VMC peut déséquilibrer les flux, voire aspirer des odeurs indésirables depuis d’autres zones. Le schéma aéraulique doit donc dialoguer avec le schéma de ventilation de la maison, afin que chaque appareil trouve sa place sans se gêner.
Au final, un schéma thermodynamique réussi est celui qui fait cohabiter performance énergétique, confort acoustique et gestion propre de l’humidité, plutôt qu’un simple assemblage de gaines et de tuyaux.
Dimensionnement et emplacement du chauffe-eau : lire le schéma pour adapter le projet
Un schéma d’installation ne sert pas uniquement à raccorder ce qui existe déjà ; il aide aussi à dimensionner le volume du ballon et à valider son emplacement. Un chauffe-eau trop petit oblige à des douches chronométrées et à des passages fréquents en marche forcée. Un modèle surdimensionné, lui, occupe de la place, coûte plus cher et maintient inutilement des litres d’eau à température.
Pour trouver le bon équilibre, il faut regarder les usages réels : nombre d’occupants, horaires, part des douches et des bains, éventuels usages simultanés. Une famille de quatre personnes avec douches courtes le matin n’a pas les mêmes besoins qu’un foyer où tout le monde prend des bains le soir. Des repères concrets existent, notamment sur les petits volumes, comme le montre le guide sur la taille d’un chauffe-eau de 100 litres.
Éviter sous-dimensionnement et surdimensionnement
Un ballon trop petit conduit à une eau qui refroidit rapidement lors des usages successifs. Les habitants se retrouvent à jongler avec la marche forcée, à attendre la chauffe entre deux douches ou à baisser la température de consigne pour « gratter » un peu d’autonomie. Cela génère frustration et surconsommation électrique. À l’inverse, un ballon trop grand augmente la surface d’échange avec l’air et multiplie les pertes, même s’il est bien isolé.
Pour ajuster le volume, il est utile de se pencher sur les besoins de la maison dans son ensemble : appareils de lavage, nombre de salles d’eau, habitudes de vie, projets à venir. Un contenu spécifique sur l’anticipation des besoins du logement donne de bonnes pistes pour ne pas choisir à l’aveugle. Le but est d’arriver à un ballon qui couvre confortablement les pics de consommation sans rester à moitié vide toute l’année.
Emplacement : distance, portance et accessibilité
Le schéma global doit aussi tenir compte de la distance aux points de puisage. Chaque mètre de tuyau non isolé agit comme un mini radiateur qui refroidit l’eau entre deux utilisations. Dans les maisons de plain-pied, un ballon placé au bout du garage, loin de la salle de bains et de la cuisine, est souvent simple à installer mais peu agréable à l’usage. À chaque vaisselle ou lavage de mains, l’eau chaude met longtemps à arriver, ce qui pousse à gaspiller de nombreux litres d’eau potable.
La portance du support est un autre critère que le schéma doit intégrer. Un ballon plein pèse facilement plus de cent kilos, voire beaucoup plus pour les gros volumes. Béton, brique pleine et parpaing supportent ce poids, à condition de choisir les bons systèmes de fixation. En revanche, les cloisons légères ou les plaques de plâtre seules ne sont pas adaptées. Dans ces cas, un trépied, un renfort de structure ou une pose au sol seront privilégiés.
L’accessibilité pour l’entretien mérite également quelques centimètres prévus dès le dessin. Laisser juste la place pour accrocher le ballon, sans espace pour démonter la résistance, actionner le groupe ou vérifier les raccords, rendra chaque intervention pénible. Un bon installateur pense toujours à la personne qui devra réparer ou entretenir l’appareil dans dix ans, et le schéma en est la traduction concrète.
Adapter la technologie au logement et à l’énergie disponible
Entre chauffe-eau électrique, thermodynamique ou solutions couplées au solaire, le choix dépend autant du schéma d’installation que du budget. Un ballon électrique à résistance stéatite se montre plus résistant au calcaire et simplifie le détartrage. Un modèle thermodynamique, de son côté, demande un local adapté ou un passage de gaines, mais réduit souvent la consommation d’électricité à l’année.
L’arrivée massive du photovoltaïque résidentiel pousse également à considérer des montages où le ballon devient un « réservoir » pour l’énergie solaire excédentaire. Des routeurs orientent alors le surplus d’électricité vers la résistance du chauffe-eau aux heures d’ensoleillement. Dans ce cas, le schéma doit préciser comment cette commande interagit avec l’alimentation principale, pour éviter tout conflit entre protections ou programmes horaires.
En définitive, un projet pertinent est celui qui fait coïncider volume, emplacement et technologie avec les habitudes du foyer, plutôt qu’un simple copier-coller du matériel précédent.
Mise en service et entretien : vérifier le schéma sur le terrain et prolonger la durée de vie
La mise en service d’un chauffe-eau est le moment où le schéma théorique rencontre la réalité du chantier. C’est lors du premier remplissage, de la première chauffe et des premiers écoulements que les petites erreurs se révèlent : raccord à peine suintant, évacuation paresseuse, gaine mal fixée, bruit de fonctionnement inhabituel. Une méthode calme permet de détecter ces signaux faibles avant qu’ils ne se transforment en gros problèmes.
La règle d’or reste immuable : remplir la cuve avant de l’alimenter électriquement. L’arrivée d’eau froide est ouverte, un robinet d’eau chaude du logement est mis en position ouvert, et l’air emprisonné dans la cuve s’échappe progressivement. Dès que le débit devient régulier sans crachotements, le ballon est plein. Seulement à ce moment-là , l’alimentation électrique est rétablie.
ContrĂ´les essentiels lors de la mise en service
Pendant la première chauffe, le groupe de sécurité peut laisser s’écouler un peu d’eau : c’est normal. En revanche, un filet continu en permanence, en dehors des phases de chauffe, doit alerter. Les causes possibles sont multiples : pression d’alimentation trop élevée, organe encrassé, montage inversé ou siphon bouché. L’observation des écoulements et de l’évacuation au sol aide à trancher.
Pour un chauffe-eau thermodynamique, d’autres paramètres se surveillent : vitesse de l’air en sortie, bruit du compresseur et écoulement des condensats. Une gaine qui vibre contre une paroi fine peut rendre l’appareil très présent acoustiquement, même s’il est donné pour un niveau sonore raisonnable sur la fiche technique. Sur le terrain, un petit déplacement ou un renfort de fixation, parfois accompagné de plots antivibratiles, change tout.
Entretien courant : vidange, détartrage et inspection visuelle
Un entretien régulier permet de prolonger largement la durée de vie de l’installation. Le groupe de sécurité peut être actionné régulièrement pour s’assurer qu’il ne se bloque pas. Dans les régions très calcaires, un détartrage périodique de la cuve et de la résistance devient pertinent. La procédure de vidange doit alors être maîtrisée : couper l’alimentation, fermer l’eau froide, ouvrir un point de puisage, utiliser la prise de vidange du groupe et organiser l’évacuation de l’eau chaude.
Pour ceux qui souhaitent comprendre pas à pas ce geste, un tutoriel dédié explique comment vidanger un chauffe-eau de 150 litres sans transformer la buanderie en piscine. Là encore, le schéma initial a son importance : un groupe accessible, une évacuation fonctionnelle et un espace de manœuvre rendent la vidange beaucoup plus sereine.
Au quotidien, une simple inspection visuelle de temps en temps reste très rentable. Une trace blanche de calcaire sous un raccord, de la rouille sur un point précis, des gouttelettes près du siphon ou un bruit de bouillonnement régulier donnent des signaux précoces. Agir à ce stade évite les urgences du week-end ou les dégâts sur les finitions environnantes.
Suivi spécifique des modèles thermodynamiques
Les chauffe-eau thermodynamiques exigent en plus un contrôle des grilles d’air, des gaines et des condensats. Cartons entassés, linge suspendu trop près, poussière accumulée ou gaines écrasées réduisent la performance de la pompe à chaleur et peuvent provoquer des pannes à répétition. L’appareil doit donc rester dans un environnement dégagé, comme on laisserait respirer un système de ventilation.
En fonction de l’âge de la cuve, de son état interne, des pannes rencontrées et de la consommation observée, vient parfois le moment de décider entre réparation ciblée (résistance, thermostat, anode, groupe) et remplacement complet. Un schéma bien conservé facilite ce choix, car il montre immédiatement ce qui devra être adapté si l’on change de technologie ou de volume.
En somme, la mise en service et l’entretien transforment un simple schéma en outil de suivi à long terme, au service du confort du foyer et de la durabilité de l’installation.
Quels raccordements doivent apparaître sur un schéma d’installation de chauffe-eau ?
Un schéma complet doit montrer l’arrivée d’eau froide avec vanne d’arrêt, le groupe de sécurité et son évacuation, la sortie d’eau chaude, l’alimentation électrique dédiée (disjoncteur, différentiel, câble, terre) et, pour un modèle thermodynamique, les flux d’air (entrée, sortie, gaines éventuelles) ainsi que l’évacuation des condensats.
Pourquoi le groupe de sécurité est-il indispensable sur un chauffe-eau ?
Lors de la chauffe, l’eau se dilate et la pression augmente dans la cuve. Le groupe de sécurité limite cette montée en pression en évacuant une petite quantité d’eau vers l’évacuation. Il joue aussi le rôle de clapet anti-retour et de point de vidange. Sans lui, la cuve serait exposée à des surpressions dangereuses.
Peut-on installer soi-mĂŞme un chauffe-eau thermodynamique ?
Une personne expérimentée en plomberie et électricité peut prendre en charge certains travaux préparatoires, comme la création des arrivées d’eau ou le renforcement du support. En revanche, la pose complète d’un modèle thermodynamique, surtout split, demande maîtrise des flux d’air, gestion des condensats et parfois intervention d’un professionnel habilité pour le circuit frigorifique et la mise en service.
Quel est le meilleur emplacement pour un ballon thermodynamique ?
Un garage, un cellier ou une buanderie hors gel, suffisamment vaste et ventilé, constitue souvent une bonne solution. L’emplacement doit limiter la gêne sonore, permettre une évacuation gravitaire des condensats lorsque c’est possible et rester cohérent avec la VMC existante. Il doit aussi rester proche, autant que possible, des principaux points de puisage pour limiter les longueurs de tuyaux d’eau chaude.
À quelle fréquence faut-il entretenir un chauffe-eau ?
Une surveillance visuelle des raccords et du groupe de sécurité quelques fois par an est conseillée. Dans les régions calcaires, un contrôle régulier de l’entartrage de la résistance et de la cuve s’impose, avec détartrage périodique si nécessaire. Pour un modèle thermodynamique, il faut aussi vérifier au fil du temps la propreté des grilles et gaines d’air, ainsi que la bonne évacuation des condensats.
