Poser des panneaux solaires sans réfléchir aux rails, c’est un peu comme monter une cuisine sur des meubles bancals : tout fonctionne… jusqu’au jour où ça bouge. Les profilés qui supportent les modules sont le squelette de l’installation, ceux qui encaissent vent, neige, dilatation et petites erreurs de pose. Bien choisis, ils garantissent stabilité, longévité et rendement, tout en évitant les infiltrations et les reprises de chantier coûteuses. L’enjeu n’est pas seulement technique. Il touche aussi au confort du propriétaire, à la valeur du bien et à la tranquillité d’esprit sur plusieurs décennies. Matériau, forme, longueur, type de fixation, environnement : chaque critère a son importance et mérite d’être compris calmement, sans jargon inutile.
Qu’il s’agisse d’un grand toit de maison, d’un carport transformé en centrale solaire, ou d’un simple balcon en ville, les rails pour panneaux photovoltaïques doivent être adaptés au cas réel, pas à un modèle standard vu sur un catalogue. Les solutions modernes en aluminium et acier galvanisé offrent un large éventail de possibilités, des mini-rails pour garde-corps aux profilés lourds pour toitures industrielles. La bonne nouvelle, c’est qu’avec un peu de méthode et quelques repères chiffrés, un particulier peut dialoguer d’égal à égal avec un installateur, ou piloter lui-même une installation simple. Comme pour un volet roulant électrique qui tombe en panne, le but est d’éviter les galères grâce à des choix structurants dès le départ. Tout l’objectif est de transformer un projet parfois anxiogène en chantier maîtrisé, où chaque profilé est choisi pour de bonnes raisons, et non parce qu’il était “dans le kit”.
En bref
- Prioriser le matériau : aluminium pour la plupart des toitures résidentielles, acier galvanisé pour les fortes charges ou contextes industriels.
- Adapter la forme et la longueur des rails au type de toit, à la surface couverte et aux efforts de vent/neige.
- Vérifier la compatibilité entre rails, crochets, visserie et pinces, afin d’éviter les montages bricolés sources de fuites.
- Prévoir des systèmes spécifiques pour balcons et petites surfaces, avec inclinaison réglable pour optimiser la production.
- Soigner les traitements de surface et, si besoin, le sur-mesure pour allier durabilité, esthétique et simplicité de pose.
Choisir le bon matériau de rail pour panneaux solaires : aluminium ou acier, comment trancher ?
La première décision structurante concerne le matériau. Sans ce choix, difficile d’avancer sereinement sur le reste. Deux grandes familles dominent : l’aluminium, roi des installations résidentielles, et l’acier galvanisé, souvent réservé aux toitures lourdes, zones à charges extrêmes ou bâtiments professionnels. Comprendre leurs forces et limites permet d’éviter les mauvaises économies, celles qui se payent en SAV et en stress.
L’aluminium est devenu la référence pour les rails de panneaux solaires sur maisons individuelles. Léger, facile à couper, à transporter et à manipuler, il limite la fatigue sur le toit et réduit le risque d’erreur à la découpe. Les alliages de type 6005-T5 ou 6063-T5 offrent un excellent compromis entre rigidité et résistance à la corrosion. Sur un chantier typique de 6 à 10 panneaux, la différence de poids entre une structure alu et acier se ressent vite : moins de charge sur la charpente, moins d’effort pour l’installateur, moins de risque de casse de tuiles à force de manipuler des barres lourdes.
Côté durabilité, un rail en aluminium anodisé tient très bien face à l’humidité, à la pluie et aux atmosphères salines. Sur une maison proche de la mer ou exposée aux brouillards urbains, ce détail évite la rouille superficielle qui gâche l’esthétique et complique les serrages au bout de quelques années. L’aluminium présente aussi l’avantage d’être 100 % recyclable, un argument cohérent pour un projet qui vise justement à produire une énergie plus propre.
L’acier galvanisé, de son côté, marque des points sur la capacité de charge. Sur des toitures plates de grands bâtiments, des parkings solaires ou des zones montagneuses avec de fortes accumulations de neige, les profilés acier type C ou U, comme certains modèles de rails structurels de type Rohrfix, encaissent mieux les efforts importants. Ils supportent des portées plus longues entre appuis, limitant le nombre de points de fixation sur la dalle ou la structure porteuse. Là où l’on cherche avant tout la robustesse brute et le budget serré, l’acier reste un allié solide.
Un autre point différenciant concerne l’esthétique. Les rails en aluminium anodisé noir ou gris s’intègrent très bien avec des panneaux à cadre sombre ou des toitures contemporaines. À l’inverse, l’acier galvanisé garde son look métallique brut, souvent moins discret sur les maisons récentes. Pour une rénovation globale avec panneaux solaires, volets solaires modernes et menuiseries noires, le rail alu noir crée un ensemble visuel beaucoup plus homogène.
Pour y voir clair, un tableau récapitulatif aide à comparer les deux familles de matériaux :
| Caractéristique | Rails aluminium (6005/6063) | Rails acier galvanisé |
|---|---|---|
| Poids | Très léger, idéal toiture résidentielle | Plus lourd, mieux adapté aux structures robustes |
| Résistance à la corrosion | Excellente, surtout anodisé | Bonne, dépend de la qualité de la galvanisation |
| Capacité de charge | Très correcte pour toitures maison | Supérieure pour charges de neige/vent importantes |
| Esthétique | Finitions noir/argenté, intégration discrète | Aspect acier brut, plus visible |
| Facilité de découpe | Découpe simple à la scie pour alu | Découpe plus exigeante, outillage costaud |
| Coût global | Légèrement supérieur mais compensé par la facilité de pose | Souvent plus économique au mètre, mais plus lourd à mettre en œuvre |
Dans les faits, la majorité des projets de maisons individuelles gagnent à privilégier l’aluminium anodisé, notamment sur toitures tuiles, ardoises ou bac acier. L’acier galvanisé prend le relais lorsque la structure support doit jouer le rôle de “charpente secondaire” costaud, par exemple sur un hangar ou un abri voiture très exposé. La clé reste de choisir le matériau non pas “par habitude”, mais en fonction des contraintes réelles du chantier.
Format, longueur et géométrie des rails solaires : ajuster le profilé à la toiture
Une fois le matériau choisi, reste à déterminer la forme et la longueur des rails. C’est là que se jouent l’alignement des panneaux, la facilité de pose et la capacité du système à supporter les efforts de vent. Un profilé bien dimensionné, c’est comme une règle métallique sur un bureau : tout s’aligne naturellement, sans devoir compenser au millimètre avec les pinces.
Les rails se déclinent en différentes géométries : C, U, L ou B. Chacune répartit les charges et place les points de fixation d’une manière particulière. Les rails en C ou en U offrent une bonne rigidité en flexion et une large gorge pour glisser boulons et écrous. Les formes en L sont plus compactes et légères, souvent utilisées pour les structures secondaires ou les mini-rails. Les profilés type 40×40 mm en aluminium sont devenus un standard confortable pour beaucoup de toitures résidentielles, car ils combinent rigidité, simplicité de perçage et compatibilité avec de nombreux accessoires.
La longueur, elle, dépend directement de la configuration de la toiture et du nombre de panneaux par rangée. Sur une toiture simple en pente, il est courant d’utiliser des rails de 1,2 à 2 m, coupés à longueur en fonction de la largeur des modules. Une rangée de trois panneaux de 1,72 m nécessite par exemple des rails d’environ 5,3 m, souvent obtenus par assemblage de plusieurs barres et connecteurs. L’important est de laisser une marge raisonnable aux extrémités sans excès : trop court, le panneau manque de support ; trop long, le rail devient un “bras de levier” inutile en cas de vent.
Pour les toitures plates, la logique change. Les structures en châssis inclinés reposent souvent sur des rails plus courts mais doublés, formant une sorte de triangle. Des modèles comme certains profilés acier Rohrfix (27 x 18 mm par exemple) permettent d’espacer les appuis tout en assurant une bonne tenue mécanique. Sur un toit de garage plat, cette configuration évite de multiplier les percements de l’étanchéité.

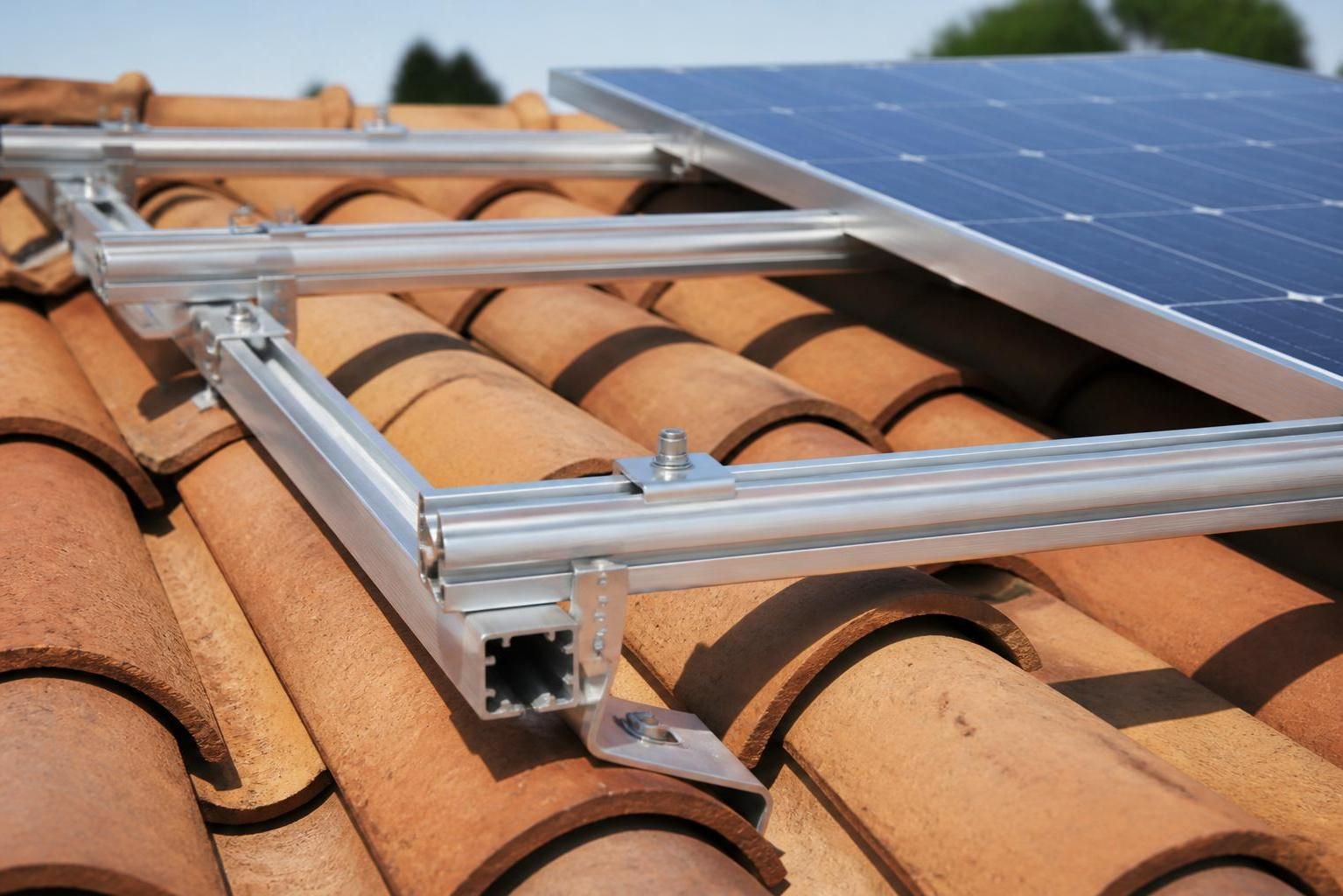

Sur un toit en tuiles, les kits combinant crochets spécifiques et rails alu courts, à l’image des solutions NuaSol, aident à traverser les ondes des tuiles sans les écraser. Les hooks prennent appui sur la charpente, traversent la tuile par une découpe propre, et le rail vient se boulonner dessus. Résultat : la couverture reste ventilée, les tuiles ne sont pas bridées, et la structure solaire travaille indépendamment des petits mouvements de la toiture.
Pour bien choisir la géométrie et la longueur des rails, quelques questions pratiques aident à cadrer :
- Type de toit : pente, plate, bac acier, tuiles, ardoises, balcon, garde-corps ?
- Nombre de panneaux par ligne : deux, trois, quatre ou plus ?
- Exposition au vent : maison isolée en hauteur, zone urbaine abritée, vallée très ventée ?
- Accès futur : besoin de circuler sur le toit pour entretien, antenne, cheminée ?
Sur un pavillon standard en périphérie, une configuration classique pourra reposer sur deux longs rails en aluminium 40×40 par rangée, fixés sur des crochets inox tous les 80 à 120 cm. Sur un petit abri voiture, des rails plus courts suffisent, mais devront être multiplés pour encaisser le vent latéral. Dans tous les cas, une découpe nette, des repères de montage tracés au cordeau et des rails posés parfaitement parallèles font la différence sur la finition. Un rail mal aligné, c’est un champ de panneaux qui “ondule” visuellement, comme une clôture posée à l’œil.
Cette maîtrise de la géométrie prépare parfaitement la suite : le choix et la pose des fixations, qui vont venir solidariser rails, toiture et modules.
Fixations, pinces et visserie pour rails photovoltaïques : sécuriser l’ensemble sans bricolage
La structure solaire ne se résume pas aux rails. Crochets, pinces, boulons, écrous jouent un rôle tout aussi crucial. Un rail parfaitement dimensionné mais fixé avec une visserie approximative, c’est comme une belle porte montée sur des gonds en plastique : le maillon faible gagne toujours. L’objectif est de choisir des accessoires cohérents entre eux, compatibles avec le profilé et la toiture, et surtout résistants à la corrosion.
La règle d’or consiste à utiliser des pièces en acier inoxydable pour tout ce qui est boulonnerie exposée : vis, écrous, rondelles, crochets. L’inox évite le grippage, la rouille et le blocage des serrages à long terme. Les pinces centrales et d’extrémité, elles, sont généralement en aluminium ou inox. Elles doivent être parfaitement adaptées à l’épaisseur du cadre du panneau, souvent 30, 35 ou 40 mm sur le résidentiel. Une pince trop grande ne serre pas assez, une trop petite risque d’endommager le cadre.
Les crochets sous-tuile, très utilisés en rénovation, assurent la liaison entre la charpente bois et le rail alu. Ils doivent être réglables en hauteur pour rattraper les éventuels défauts de planéité du toit. Sur bac acier, des équerres en L ou des brides spécifiques viennent se boulonner directement sur les nervures, évitant de toucher à la charpente. Là encore, choisir des accessoires validés par les fabricants évite les “mariages forcés” entre un rail et une pince d’une autre marque, qui ne tombent jamais pile en face.
Pour structurer le choix des accessoires, il est utile de garder en tête le rôle de chacun :
- Pince centrale : solidarise deux panneaux voisins sur le rail, assure la continuité de la ligne.
- Pince d’extrémité : bloque le panneau du bord, l’empêche de glisser ou de vibrer.
- Crochet ou support de toit : transmet les charges à la charpente ou au support béton/métal.
- Boulons/écrous M8 ou M10 : serrage principal de la structure, souvent à couple précis recommandé.
De nombreux kits incluent désormais les rails, les crochets, les pinces et la visserie dans un ensemble cohérent. C’est rassurant pour un particulier qui ne veut pas jongler avec dix références différentes. L’essentiel reste de vérifier que le kit est bien dimensionné pour le type de toit. Une toiture ancienne, par exemple, nécessitera peut-être des chevilles ou renforts particuliers, au même titre qu’une isolation de combles mal gérée peut ruiner l’efficacité d’un bon système de chauffage et d’isolation.
Sur le plan de la maintenance, un contrôle visuel tous les deux ans, avec resserrage éventuel des boulons, est une bonne pratique. Un panneau qui commence à vibrer au vent ou un cliquetis métallique anormal doit être pris au sérieux. Un simple quart de tour de clé au bon endroit peut éviter un arrachement lors d’une grosse tempête. Mieux vaut passer une heure sur le toit que gérer une infiltration d’eau pendant des mois.
Cette vigilance sur la qualité et le serrage des fixations vient compléter la réflexion sur les supports spéciaux, notamment pour les petits espaces comme les balcons, où chaque vis et chaque écrou sont encore plus sollicités.
Rails pour panneaux solaires sur balcon et petites surfaces : profilés compacts, grandes idées
Tout le monde n’a pas une grande toiture à disposition. Les balcons, garde-corps, petites terrasses deviennent des supports précieux pour produire une partie de son électricité. Les fabricants ont donc développé des rails et structures spécifiquement conçus pour ces espaces réduits : profilés courts, châssis inclinables, fixations réversibles. Le but est simple : permettre à un citadin en appartement ou à un propriétaire avec peu de surface de profite d’un kit solaire sans gros travaux.
Les supports de type GLIESE, par exemple, misent sur des profilés en aluminium AL6005-T5 de longueur modérée (autour de 110-120 cm), capables d’accueillir des panneaux jusqu’à 600 W. L’inclinaison est réglable de 0 à 90°, ce qui permet d’adapter l’angle à l’orientation réelle du balcon et aux saisons. En été, on peut limiter la pente pour éviter l’ombre portée sur la fenêtre, alors qu’en hiver, on remonte les modules pour capter un maximum de soleil bas sur l’horizon.
Des profilés de balcon comme ceux proposés par certaines gammes “Lichtblicker” se fixent directement sur le garde-corps, souvent sans perçage permanent, un avantage pour les locataires. Les rails courts de 52,5 ou 118,5 cm servent de base au panneau, qui vient se clipser via des pinces adaptées. Ici, la légèreté de l’aluminium est déterminante : inutile de transformer la rambarde en haltère géante qui tirera vers le bas au premier coup de vent.
Ces installations compactes ont quelques particularités à garder en mémoire :
- Poids total : vérifier que le garde-corps supporte la charge panneau + rail + vent.
- Fixation : privilégier des systèmes sécurisés mais démontables, notamment en copropriété.
- Inclinaison : un réglage fin de l’angle peut gagner plusieurs dizaines de kWh par an.
- Passage des câbles : anticiper l’entrée dans le logement, comme pour un micro-onduleur ou une prise dédiée.
Au quotidien, ces petits kits transforment un espace souvent sous-utilisé en zone productive. Ils offrent aussi un excellent terrain d’apprentissage pour les bricoleurs hésitants. Monter deux modules sur balcon, c’est une bonne façon de se faire la main avant de viser plus grand sur le toit. Cela permet de comprendre le comportement des rails, des pinces, du câblage et des protections électriques, sans risquer d’erreur sur une grande structure.
Côté entretien, un simple coup d’éponge sur la face avant des panneaux et un contrôle visuel des rails et fixations suffit dans la plupart des cas. Contrairement à ce qu’on pourrait imaginer, ces systèmes ne demandent pas plus de soin qu’un mobilier extérieur ou que les aménagements de jardin destinés à tenir les indésirables loin des massifs. Avec un peu de bon sens et quelques vérifications annuelles, la structure reste stable et sûre.
Ces solutions de rails pour balcons prouvent qu’un projet solaire ne se résume pas à une grande centrale sur toiture. Bien dimensionnés, les profilés courts et châssis inclinables ouvrent la voie à une production décentralisée, accessible, sans travaux lourds, en particulier pour les ménages qui n’osent pas encore franchir le cap du gros chantier.
Traitements de surface et fabrication sur mesure des rails : fiabilité, esthétique et confort de pose
Dernier levier pour sélectionner le profilé idéal : réfléchir à la finition et, si nécessaire, au sur-mesure. Deux installations peuvent utiliser le même alliage d’aluminium, mais avoir des comportements très différents dans le temps, simplement à cause du traitement de surface. L’anodisation se place en tête des solutions robustes. Elle forme une couche protectrice dure, résistante aux rayures, aux chocs légers et à la corrosion. En plus, elle stabilise la couleur, que ce soit en finition naturelle ou en noir profond.
Dans certains contextes, notamment architecturaux, la peinture poudre (thermolaquage) permet d’aller plus loin. Les rails peuvent être colorés pour se fondre dans une façade, un bardage ou une toiture spécifique. Cela a un coût, mais évite l’effet “rajout” visuellement lourd sur les maisons de caractère ou les bâtiments qui cherchent une intégration quasi invisible des panneaux. Pour les environnements les plus agressifs, comme les zones très salines ou industrielles, des traitements complémentaires de type électrophorèse montent encore d’un cran la résistance aux attaques chimiques.
La fabrication sur mesure est un autre atout à ne pas négliger. Des entreprises spécialisées comme HTS-ALU, entre autres, acceptent de produire des longueurs précises, de pré-percer les profilés, voire d’ajouter des repères ou des trous oblongs pour faciliter les réglages. Sur des configurations complexes – toiture découpée, présence de lucarnes, modules verticaux, abris voiture aux dimensions atypiques – disposer de rails taillés à la demande fait gagner un temps considérable en pose. Cela limite aussi les chutes, ces morceaux inutilisables qui finissent trop souvent au fond du garage.
Dans un projet complet, le sur-mesure peut concerner :
- La longueur des profilés : pour éviter les recoupes sur toit et optimiser les portées.
- Les perçages : pour aligner parfaitement les ancrages avec la charpente ou la structure porteuse.
- Les embouts et caches : pour protéger l’intérieur des rails et améliorer l’esthétique.
- La numérotation : pour faciliter le montage avec un plan de pose clair.
Sur le terrain, un kit de rails sur mesure est un peu comme un meuble livré prêt à monter avec une notice claire : chaque pièce trouve naturellement sa place. Moins de découpe, moins de poussière d’alu, moins de risque de se tromper d’entraxe. Ce confort se ressent particulièrement quand le chantier doit être mené vite, par exemple entre deux épisodes de pluie ou sur une période courte de disponibilité.
Enfin, penser aux détails annexes autour des rails améliore encore la durabilité : passage des câbles dans des goulottes adaptées, protection des zones de contact avec la couverture, respect des joints de dilatation. Tous ces points participent à l’équilibre global de l’habitat, tout comme une bonne coordination entre ventilation, isolation et systèmes de fermeture. Un rail bien traité et bien intégré, c’est un maillon discret mais essentiel d’une maison performante et agréable à vivre.
Faut-il toujours choisir des rails en aluminium pour une installation solaire résidentielle ?
Pour une maison individuelle, les rails en aluminium restent généralement le meilleur choix : ils sont légers, faciles à découper, très résistants à la corrosion et compatibles avec une large gamme d’accessoires. L’acier galvanisé devient pertinent surtout sur des projets industriels, des toitures plates très chargées ou des zones à forte neige, où la priorité est la capacité de charge avant tout.
Comment savoir si la longueur de rail est suffisante pour mes panneaux solaires ?
La longueur utile du rail doit couvrir la largeur des panneaux, en laissant une légère marge aux extrémités, tout en respectant les préconisations du fabricant sur les points d’appui. On additionne la largeur des modules d’une rangée, on ajoute une petite tolérance, puis on choisit les profilés ou les assemblages correspondants. En cas de doute, mieux vaut un peu plus long, correctement fixé et bien dimensionné, que trop court avec un panneau mal supporté.
Peut-on fixer soi-même des rails solaires sur un toit en tuiles ?
Oui, à condition d’être correctement équipé, de respecter scrupuleusement les notices et de travailler en totale sécurité (ligne de vie, échelle, harnais). Les toitures en tuiles standard se prêtent assez bien aux kits avec crochets et rails en aluminium. En revanche, pour les toits anciens, irréguliers ou classés, il est fortement recommandé de passer par un professionnel habitué à gérer les risques d’infiltration et les contraintes patrimoniales.
Quels accessoires sont vraiment indispensables avec les rails de panneaux solaires ?
Les éléments clés sont les pinces centrales et d’extrémité adaptées à l’épaisseur du cadre, les crochets ou supports de fixation correspondant au type de toiture, et toute la visserie en acier inoxydable. Idéalement, des embouts de protection de rails et une documentation détaillée de montage complètent le kit. Sans ces accessoires, même un excellent rail ne pourra pas assurer la sécurité mécanique du système.
Est-il possible de modifier ou d’étendre son installation plus tard si les rails sont déjà posés ?
Oui, si les rails et accessoires choisis à l’origine sont standardisés et toujours disponibles. Il est souvent possible d’ajouter des modules sur une rangée existante ou de prolonger un rail grâce à des connecteurs. Il faut toutefois vérifier la capacité de charge de la toiture, la section des câbles et la puissance maximale de l’onduleur avant d’ajouter des panneaux, afin de rester dans les limites prévues par les normes.
